光纖傳輸器，是將音頻視頻數據信號通過HDMI光纖傳輸器的發射端，經光纜電纜長距離傳送到HDMI光纖傳輸器的接收器的一對機器設備。

      HDMI2.0光纖傳輸器是 新推出的一款HDMI/VGA+LR單芯單模光纖傳輸器，僅僅只需一根LC單芯單模光纖線即可將HDMI/VGA視頻信號和音頻信號延長至2公里，整個傳輸過程無任何壓縮，無任何延時，信號傳輸后無任何損耗，完全再現信號源端畫質。

      HDMI2.0光纖傳輸器由兩部分組成，發射端將HDMI/VGA+LR信號轉換成為單根光纖信號，接收端將光纖信號還原成為HDMI+LR信號，從而在顯示設備上進行顯示。

二、產品特性

   1.采用單根光纖線傳輸HDMI/VGA+LR視頻信號和音頻信號，傳輸距離2公里遠（單模光纖）；

   2.支持VGA模式下任意分辨率，支持1920×1200@60Hz和1080p60Hz；

   3.支持VGA信號到HDMI信號的轉換，即輸入VGA信號可以自動轉換輸出為HDMI信號；

   4.接收端支持分辨率更改，可根據顯示設備選擇合適的分辨率輸出；

   5.支持音頻的加嵌和解嵌，接收端HDMI輸出接口和3.5mm接口都有聲音輸出；

   6. 純光纖設計，無RFI/EMI，真正的電氣隔離；

   7.自適應各種應用環境，無需任何調節，圖像傳輸過程中無衰減；

   8. 光模塊采用標準XFP封裝，可根據現場環境現場更換；

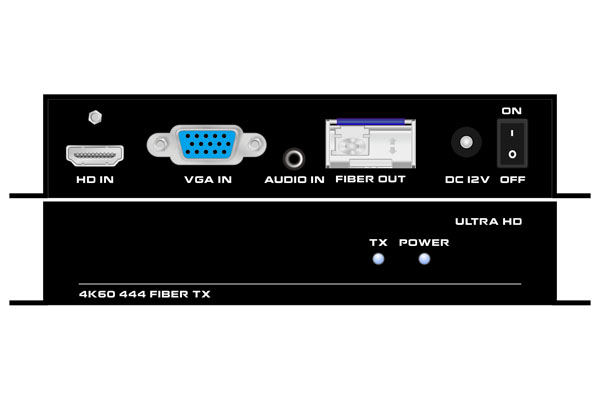

 發射端：

                                ①: 工作指示燈             ⑤：音頻輸入接口

                                ②：電源指示燈            ⑥：光纖輸出接口

                                ③：HDMI輸入接口       ⑦：DC 12V電源輸入接口

                                ④：VGA輸入接口         ⑧：電源開關（ON為開，OFF為關）

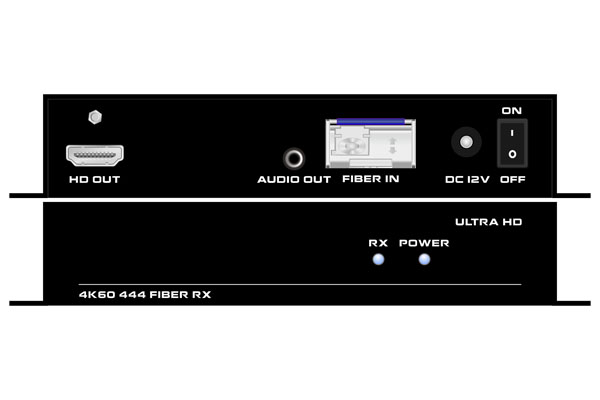

 接收端：

                                ①: 工作指示燈           ⑤：光纖輸入接口

                                ②：電源指示燈          ⑥：DC 12V電源輸入接口

                                ③：HDMI輸出接口     ⑦：電源開關（ON為開，OFF為關）

                                ④：音頻輸入接口

 EDID：

 在光纖接收端底部有一個8位制撥碼開關，可通過對撥碼的調節，實現分辨率的調節和色彩空間的調節

  連接示意圖：
